Dimensiones del carrete de cable por modelo
La estructura del carrete está disponible en siete tamaños numerados, con diferencias dimensionales entre los grupos de modelos. Los modelos 1 a 3 utilizan orificios de montaje de base de 8,7 mm, mientras que los modelos 4 a 7 utilizan orificios de montaje de 13,1 mm. Las dimensiones siguientes proporcionan las medidas básicas A–E para seleccionar una configuración de carrete adecuada.
Modelos 1–3 Dimensiones (Orificios de montaje de la base: 8,7 mm)
| No. | Un (mm) | B (mm) | C(mm) | diámetro (mm) | E (mm) |
|---|---|---|---|---|---|
| 1 | 283 | 283 | 203 | 64 | 190 |
| 2 | 333 | 333 | 462 | 203 | 364 |
| 3 | 248 | 340 | 544 | 0 | 245 |
Modelos 4–6 Dimensiones (Orificios de montaje de la base: 13,1 mm)
| No. | Un (mm) | B (mm) | C(mm) | diámetro (mm) | E (mm) |
|---|---|---|---|---|---|
| 4 | 196 | 224 | 285 | 281 | 98 |
| 5 | 198 | 198 | 483 | 348 | 31 |
| 6 | 98 | 198 | 528 | 528 | 198 |
Dimensiones del modelo 7 (orificios de montaje de la base: 13,1 mm)
| No. | Un (mm) | B (mm) | C(mm) | diámetro (mm) | E (mm) |
|---|---|---|---|---|---|
| 7 | 610 | 645 | 254 | 600 | 152 |
Configuración eléctrica y de cables
La gama de carretes de cable se adapta a diferentes construcciones de cables en lugar de una configuración eléctrica fija. Las especificaciones suministradas incluyen opciones de 220 V, 380 V, 24 V y 400 V, mientras que las clasificaciones actuales se extienden a través de diferentes configuraciones de cable y carrete.
Los arreglos de cables incluyen:
Las opciones de tamaño de cable enumeradas en la tabla de especificaciones incluyen configuraciones como 3×1,5, 3×2,5, 3×4, 3×6+1.5, 3×6+2, 5×10, 6×1 y 12×1,5 mm², así como los tamaños de cable de soldadura especificados.
Tabla completa de especificaciones del carrete de cable
La siguiente tabla reúne la información eléctrica, dimensional, de peso y del cable suministrado. Un guión indica que el parámetro correspondiente no es aplicable a esa configuración.
| Accesorios | Tamaño del cable (mm²) | Longitud del cable (m) | Voltaje (V) | Corriente (A) | Peso con cable (kg) | Peso sin cable (kg) | Tamaño No. |
|---|---|---|---|---|---|---|---|
| Cable con enchufe y toma | 3×1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Cable (sin enchufe/toma) | 3×2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Cable con enchufe y toma | 3×1.5 | 15 | 380 | 10 | 12 | 9 | 2 |
| Cable (sin enchufe/toma) | 3×1.5+1 | 12 | 380 | 16 | 12 | 9 | 2 |
| Cable (sin enchufe/toma) | 3×2.5+1 | 12 | 380 | 16 | 12 | 9 | 2 |
| Cable de señal | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| Cable (sin enchufe/toma) | 3×2.5+1.5 | 15 | 380 | 20 | 20 | 16 | 3 |
| Cable (sin enchufe/toma) | 3×4+1.5 | 15 | 380 | 20 | 20 | 16 | 3 |
| Cable (sin enchufe/toma) | 3×2.5+1.5 | 21 | 380 | 27 | 27 | 19 | 4 |
| Cable (sin enchufe/toma) | 3×6+1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| Cable (sin enchufe/toma) | 3×4 | 15 | 380 | 30 | 27 | 19 | 4 |
| Cable (sin enchufe/toma) | 3×6+2.4 | 15 | - | 26 | 26 | 19 | 4 |
| Cable (sin enchufe/toma) | 12×1.5 | 15 | - | 29 | 26 | 19 | 4 |
| cable de red | - | 15 | - | - | 20 | 19 | 4 |
| Cable (sin enchufe/toma) | 3×2.5+1.5 | 20 | 380 | 16 | 34 | 23 | 5 |
| Cable (sin enchufe/toma) | 3×6+1.5 | 30 | 380 | 30 | 36 | 23 | 5 |
| Cable (sin enchufe/toma) | 3×6+1.5 | 30 | 380 | 30 | 36 | 23 | 5 |
| Cable (sin enchufe/toma) | 3×6+2 | 30 | 380 | 30 | 36 | 23 | 5 |
| cable de red | - | 20 | - | - | 24 | 23 | 5 |
| Cable (sin enchufe/toma) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| Cable (sin enchufe/toma) | 5×10 | 30 | 380 | 60 | 60 | 64 | 670-472-667 |
| Cable de soldadura con soplete | 1×75 | 90 | 400 | 40 | - | 61 | - |
| Cable de máquina de soldar | 1×75 | 13 | - | 430 | 40 | - | 61 |
| Cable plano (solo carrete) | 13 | -4 | - | - | - | 50 | 470-597-630 |
Selección de longitud, tamaño y peso del cable
Al seleccionar una configuración de carrete, se deben considerar la longitud del cable y el tamaño del conductor junto con el voltaje y la corriente requeridos. La gama suministrada incluye configuraciones más cortas de 9 m, así como longitudes de cable de 12 m, 15 m, 20 m, 21 m, 30 m, 70 m y 90 m.
Las construcciones de cables enumeradas también varían significativamente, desde cables multi-conductores más pequeños hasta configuraciones de cables de soldadura de 5×10 mm² y 1×75 mm². El peso del carrete cambia según el cable seleccionado y el tamaño del carrete, por lo que se debe verificar el peso con el cable al planificar el manejo o la instalación.
Opciones de enchufe, enchufe y cable especial
Las especificaciones de Cable Reels incluyen varias opciones de conexión y formato de cable-. Algunas configuraciones se suministran con un enchufe y una toma, mientras que otras se enumeran sin estos componentes. Esta distinción debe confirmarse al preparar la configuración del equipo.
Las opciones especializadas en los datos suministrados incluyen:
Estas opciones permiten que la especificación del carrete coincida con el tipo de cable requerido para el equipo previsto.

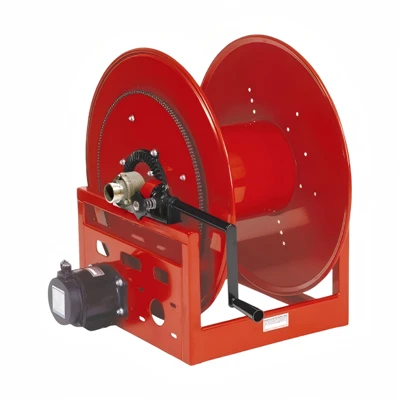

Carrete de cable accionado por motor-
También está disponible una configuración impulsada por motor-para aplicaciones que requieren la disposición impulsada por motor-específica.
| Accesorios | Tamaño del cable (mm²) | Longitud del cable (m) | Voltaje (V) | Corriente (A) | Peso con cable (kg) | Peso sin cable (kg) | Tamaño No. |
|---|---|---|---|---|---|---|---|
| Cable (sin enchufe/toma) | 3×6+2.4 | 70 | 380 | 30 | 60 | 40 | S82-460-536 |
Esta configuración utiliza un cable de 3×6+2.4 mm², con una longitud de cable indicada de 70 m, nominal de 380 V y 30 A. La especificación suministrada proporciona un peso de 60 kg con cable y 40 kg sin cable.
Dimensiones de montaje e instalación
La configuración de montaje de los carretes de cable varía según el número de modelo. Los modelos 1 a 3 utilizan orificios de montaje de base de 8,7 mm, mientras que los modelos 4 a 7 utilizan orificios de montaje de base de 13,1 mm.
Antes de la instalación, se deben comparar las siguientes dimensiones con la posición de montaje disponible:
Para configuraciones más grandes, se debe considerar la diferencia dimensional entre los grupos de modelos en lugar de seleccionar un carrete solo según la longitud del cable.
Guía de selección para diferentes configuraciones de cables
La selección de la configuración adecuada se puede organizar en función de los requisitos reales del cable en lugar de limitarse únicamente al número de carrete.
1. Comience con el tipo de cable
Determine si la aplicación requiere un cable estándar, un cable de señal, un cable de red, un cable de soldadura o un carrete suministrado sin cable.
2. Confirmar el tamaño del cable
Verifique la disposición de los conductores y la sección transversal-del cable requerida, como 3×1,5, 3×2,5, 3×6+1.5 o los tamaños de cable de soldadura enumerados.
3. Verifique la longitud del cable
Haga coincidir la longitud de trabajo requerida con las configuraciones disponibles de 9 a 90 m que se muestran en los datos de especificación.
4. Verificar los parámetros eléctricos
Confirme el voltaje y la corriente enumerados para la configuración seleccionada antes de finalizar el modelo.
5. Compare las dimensiones del carrete
Utilice las tablas de dimensiones A–E para comprobar si el carrete seleccionado se ajusta al espacio de instalación previsto.
6. Verifique el montaje y el peso
Confirme el diámetro del orificio de montaje- aplicable y considere el peso del cable-equipado al planificar la instalación y el manejo.
Por qué esta gama de carretes de cable ofrece múltiples opciones de configuración
La gama de carretes de cable cubre un amplio conjunto de combinaciones de cable y carrete, por lo que la selección del modelo es principalmente una cuestión de hacer coincidir los parámetros técnicos suministrados con la instalación requerida.
Múltiples tamaños de carrete
Siete configuraciones de modelos numerados proporcionan diferentes dimensiones A–E.
Diferentes longitudes de cables
Las opciones varían desde configuraciones de cable corto hasta cable de soldadura de 90 m.
Varias clasificaciones eléctricas
Los datos suministrados incluyen configuraciones de 24 V, 220 V, 380 V y 400 V.
Diferentes calificaciones actuales
Las configuraciones enumeradas cubren varios niveles de corriente, incluidos hasta 60 A en la tabla estándar suministrada.
Tipos de cables especiales
Se incluyen configuraciones de señal, red, soldadura y cable plano.
Opción-impulsada por motor
Hay disponible una configuración independiente-impulsada por motor con un cable de 70 m.
Preguntas frecuentes
¿Qué longitudes de cable están disponibles?
Las especificaciones suministradas incluyen longitudes de cable de 9 ma 90 m, según el tipo de cable y la configuración del modelo.
¿Qué opciones de voltaje se enumeran?
La tabla de especificaciones incluye configuraciones de 24 V, 220 V, 380 V y 400 V. Algunas configuraciones de cable no tienen un valor de voltaje listado.
¿Todos los modelos se suministran con enchufe y toma de corriente?
No. Algunas configuraciones se enumeran como cable con enchufe y enchufe, mientras que otras se enumeran específicamente como cable sin enchufe/enchufe.
¿Qué tamaños de orificios-de montaje se utilizan?
Los modelos 1 a 3 utilizan orificios de montaje de base de 8,7 mm, mientras que los modelos 4 a 7 utilizan orificios de montaje de base de 13,1 mm.
¿Están disponibles las configuraciones de cables de señal y de red?
Sí. Las especificaciones suministradas incluyen una configuración de cable de señal de 6×1 mm² y configuraciones de cable de red con longitudes de 15 my 20 m.
¿Hay opciones de cables de soldadura disponibles?
Sí. La tabla de especificaciones incluye un cable de soldadura con soplete y un cable para máquina de soldar, ambos basados en la configuración de cable de 1×75 mm² indicada.
¿Hay disponible una versión motorizada-?
Sí. La especificación accionada por motor-suministrada utiliza un cable de 3×6+2.4 mm², 70 m de longitud de cable, 380 V, 30 A, con un peso indicado de 60 kg con cable.
