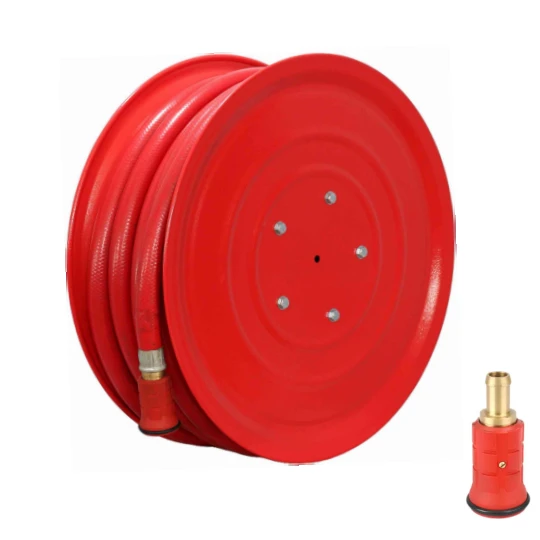

Características de diseño del carrete de manguera contra incendios de fundición fija
Estructura de brazo oscilante fundida a presión
El producto utiliza un diseño de brazo oscilante fundido a presión con una conexión de entrada BSP de 1", lo que proporciona una conexión estable entre el conjunto del carrete y la tubería de agua contra incendios del edificio.
El mecanismo de giro manual permite a los operadores ajustar la dirección de la manguera durante el uso, lo que mejora la accesibilidad al responder a diferentes lugares de incendio.
Configuración de manguera flexible
Hay tres configuraciones de manguera estándar disponibles:
- •19mm × 25m
- •19mm × 30m
- •25mm × 30m
Los diferentes diámetros de manguera permiten a los clientes seleccionar la capacidad de flujo de agua adecuada según los requisitos del proyecto.
Capacidad de presión y flujo
El carrete de manguera está diseñado con:
- •Presión máxima de trabajo: 12 bar
- •Presión de prueba: 18 bar
- •34 L/min a 4 bar para modelos de manguera de 19 mm
- •44 L/min a 4 bar para modelos de manguera de 25 mm
Las opciones de boquilla estándar incluyen boquilla de chorro/pulverización de latón y boquilla de chorro/pulverización de nailon.
Diseño de instalación compacto
El carrete proporciona diferentes dimensiones de instalación según la selección del modelo:
- •XH-FF-06-01a:Columpio: 495 × 550 × 160 mm|Hueco: 700 × 700 × 290 mm
- •XH-FF-06-01b:Columpio: 525 × 550 × 190 mm|Hueco: 760 × 760 × 320 mm
- •XH-FF-06-01c:Columpio: 525 × 585 × 190 mm|Hueco: 760 × 760 × 320 mm
Estas dimensiones admiten diferentes diseños de instalación para aplicaciones empotradas y montadas en la pared-.
Datos técnicos del carrete de manguera contra incendios de fundición fija
| Modelo | XH-FF-06-01a | XH-FF-06-01b | XH-FF-06-01c |
|---|---|---|---|
| Diámetro del disco | 550 milímetros / 585 milímetros | ||
| Conexión de entrada | Brazo oscilante fundido a presión 1" BSP | ||
| Tamaño de la manguera | 19mm × 25m | 19mm × 30m | 25mm × 30m |
| Dimensión de giro | 495 × 550 × 160 milímetros | 525 × 550 × 190 milímetros | 525 × 585 × 190 milímetros |
| Cerrar dimensión | 250 × 550 × 160 milímetros | 280 × 550 × 190 milímetros | 280 × 585 × 190 milímetros |
| Dimensión del hueco | 700 × 700 × 290 milímetros | 760 × 760 × 320 milímetros | 760 × 760 × 320 milímetros |
| Presión de trabajo/prueba | 12 barras / 18 barras | ||
| Tipo de boquilla | Boquilla de chorro/pulverización de latón o nailon | ||
| Orificio de la boquilla | 6 milímetros | 6 milímetros | 7 milímetros |
| Mín. Caudal @ 4 bar | 34 L/min | 34 L/min | 44 L/min |
| Acabado de tambores | Recubrimiento en polvo de poliéster epoxi rojo llama RAL 3000 | ||
Ubicaciones de instalación del carrete de manguera contra incendios de fundición fija
El sistema de carrete de manguera oscilante manual está diseñado para puntos fijos de protección contra incendios donde los operadores necesitan un acceso rápido a la manguera y un ajuste direccional.
Áreas de instalación típicas:
- •Edificios comerciales
- •Instalaciones industriales
- •Almacenes
- •Zonas de aparcamiento
- •Instalaciones públicas
- •Salas de equipos contra incendios
La estructura del brazo oscilante ayuda a optimizar el posicionamiento de la manguera durante la operación, mientras que la conexión de entrada fija permite la integración con los sistemas de agua contra incendios existentes en el edificio.
Producción de carretes de manguera contra incendios Xinhao y soporte OEM
Ningbo Xinhao Firefighting Equipment Co., Ltd. ofrece soluciones de producción para distribuidores, contratistas y proyectos de ingeniería de protección contra incendios.
Opciones de personalización:
- •Selección de longitud de manguera
- •Configuración del diámetro de la manguera
- •Selección del material de la boquilla
- •Personalización del embalaje
- •Requisitos específicos del proyecto-
El proceso cubre la producción de componentes metálicos, el procesamiento de fundición a presión, el ensamblaje, el recubrimiento de superficies y las pruebas de presión.
Proceso de prueba e inspección del carrete de manguera contra incendios
Cada producto se somete a estrictos procedimientos de inspección que incluyen:
- •Inspección de componentes fundidos a presión
- •Comprobación de dimensiones de montaje
- •Inspección de conexión de manguera
- •Prueba de presión
- •Inspección de revestimiento de superficies
El sistema de producción sigue los requisitos de gestión de calidad ISO9001:2015 para mantener una consistencia estable del producto para pedidos al por mayor.
Preguntas frecuentes
1. ¿Se puede suministrar este carrete para manguera contra incendios para proyectos de construcción a gran-escala?
Sí. Ningbo Xinhao ofrece soluciones de carretes de manguera contra incendios para edificios comerciales, instalaciones industriales y proyectos de infraestructura pública, y admite diferentes cantidades de proyectos y requisitos de configuración.
2. ¿Qué opciones de personalización están disponibles para pedidos OEM y de marcas privadas?
Xinhao admite la personalización basada en las especificaciones del proyecto, incluida la longitud y el diámetro de la manguera, la configuración de la boquilla, el revestimiento de la superficie, el etiquetado del producto y los requisitos de embalaje.
3. ¿Cómo garantiza Xinhao la coherencia del producto para pedidos al por mayor?
La producción se gestiona mediante procedimientos de fabricación estandarizados, que incluyen inspección de componentes, control de ensamblaje, pruebas de presión y verificaciones del producto final para mantener la coherencia entre lotes.
4. ¿Se puede combinar la configuración del carrete de manguera con diferentes requisitos del sistema de protección contra incendios?
Sí. Se pueden seleccionar diferentes tamaños de manguera, opciones de conexión y configuraciones de boquilla según las condiciones de instalación, los requisitos de suministro de agua y las especificaciones del proyecto.
5. ¿Qué información se requiere para una cotización o evaluación de proyecto?
Los clientes pueden proporcionar la cantidad del proyecto, el entorno de instalación, las especificaciones de las mangueras, los requisitos de conexión, las necesidades de embalaje y el calendario de entrega. Xinhao puede evaluar configuraciones de productos adecuadas en función de estos detalles.
Comience su proyecto de carrete de manguera contra incendios
Ningbo Xinhao Firefighting Equipment Co., Ltd. suministra equipos de protección contra incendios operados manualmente para distribuidores, contratistas y proyectos de ingeniería. Con una construcción de brazo oscilante fundido a presión, opciones de mangueras configurables y soporte completo de fabricación, ayudamos a los clientes a desarrollar soluciones de carretes de manguera adecuadas para diferentes diseños de protección contra incendios de edificios.
